Euroguss: Trennmittel optimal auftragen

Ein Fluoreszenz-Laserscanner ermöglicht es, den Trennmittelauftrag in Druckgießprozessen zu messen. Die Messdaten schaffen die Basis für eine geregelte Applikation von Trennmitteln in Metall-Druckgießprozessen. Fraunhofer IPM stellt das Verfahren gemeinsam mit Forschungspartnern auf der Euroguss vor.

Beim Druckguss ist die optimale Applikation des Trennmittels entscheidend für die Qualität der Bauteile, deren Weiterverarbeitung und die Prozessstabilität. Zu wenig Trennmittel beeinträchtigt die Entformbarkeit, was zu Defekten am Bauteil, aber auch am Werkzeug führen kann. Zu viel Trennmittel ist nicht nur unwirtschaftlich, sondern verursacht auch unerwünschte Rückstände auf den Bauteilen. Ein innovatives Messverfahren liefert nun erstmals Daten, die für ein besseres Prozessverständnis sorgen und beim Einfahren neuer Gießprozesse unterstützen.

Ziel der Forschenden ist es, das System für eine echte Prozessregelung weiterzuentwickeln. Dabei werden die Messsignale in Echtzeit an ein Sprühsystem übertragen, sodass eine präzise Anpassung der Trennmittelmenge auf Basis des ortsaufgelösten Scans möglich wird.

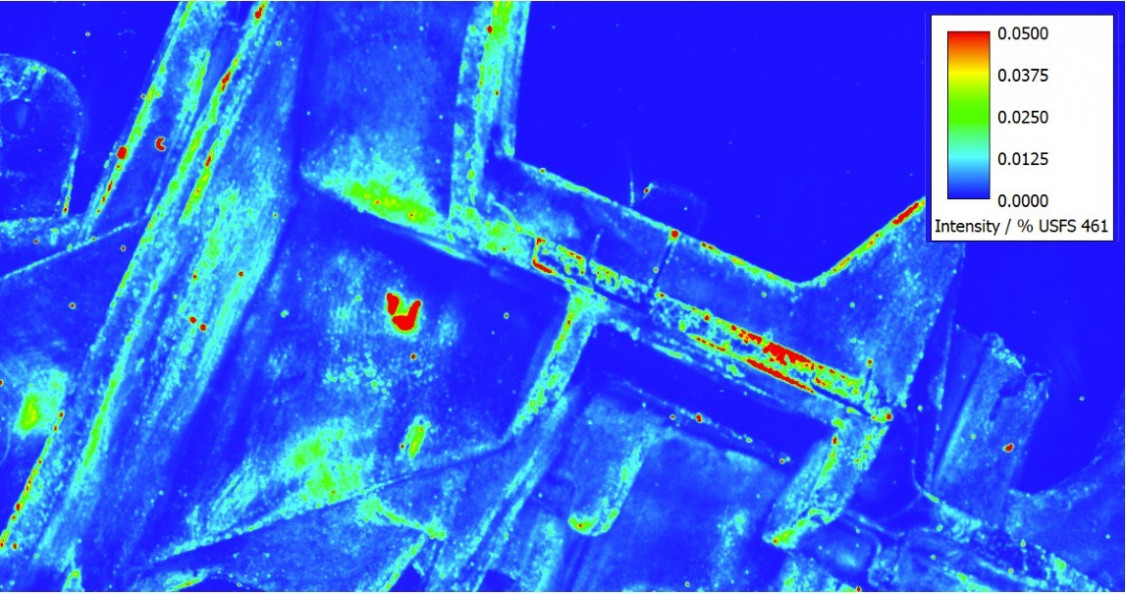

Detailliertes Abbild der quantitativen Trennmittelbelegung

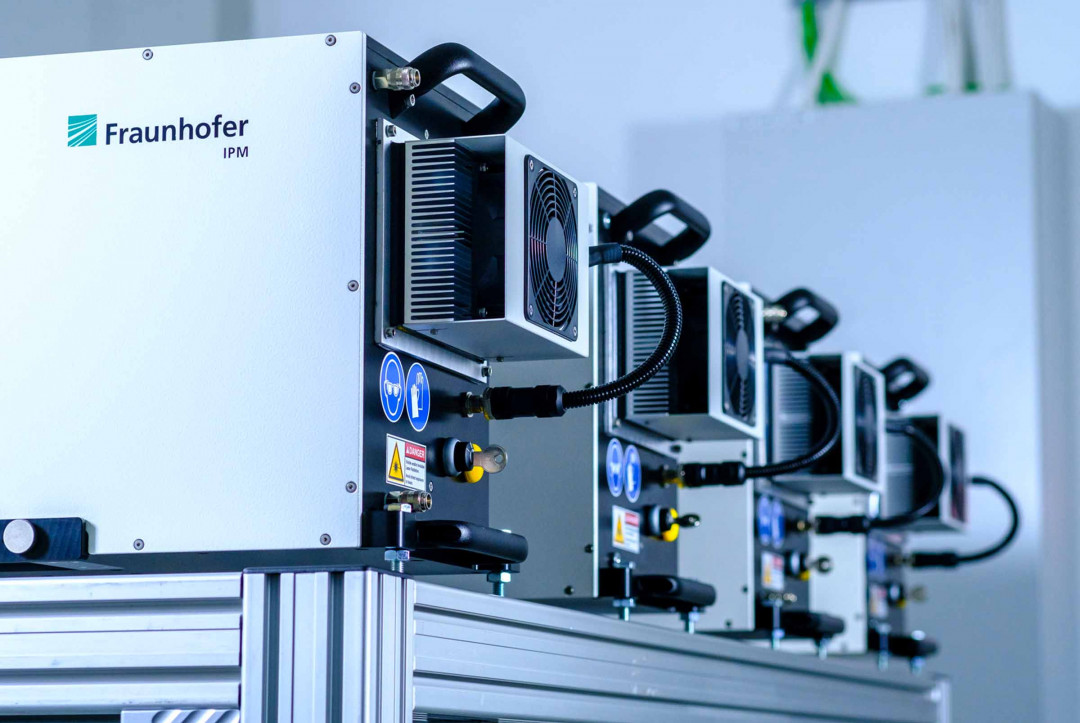

Ein Fluoreszenz-Laserscanner erfasst die Werkzeugoberfläche in jedem Druckgießzyklus. Dazu fährt der "F-Scanner" zusammen mit dem Sprühkopf zwischen die geöffneten Werkzeughälften. Ein UV-Laser scannt die Oberfläche der Werkzeuge in der Bewegung ab und regt die Autofluoreszenz der im Trennmittel enthaltenen organischen Komponenten an. Die Fluoreszenz wird spektral gefiltert und mit einer empfindlichen Detektionseinheit gemessen.
