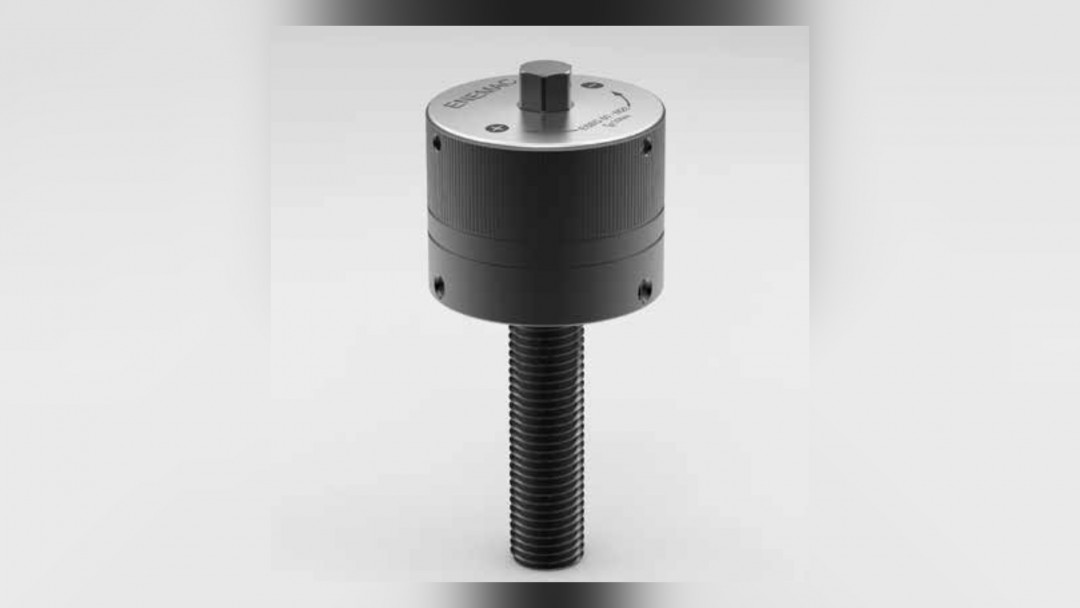

Mechanische Spannmutter mit integriertem Gewindebolzen

Die mechanische Kraftspannmutter ESBG von Enemac, Kleinwallstadt, verspricht, die Vorteile einer Spannmutter und einer Spannschraube in einem Produkt zu vereinen.

Die Länge des Gewindebolzens ist dabei variabel und kann an die Wünsche des Kunden angepasst werden. Das erhöht die Flexibilität bezüglich der Stärke der zu spannenden Bauteile. Es sind Gewinde zwischen M12 und M64 lieferbar, verfügbar als Nachrüstelement oder für die Erstausrüstung. Für Anwendungen in rauen Umgebungen sind Sondervarianten wie Hochtemperaturausführungen erhältlich. Diese kommen z. B. in Gießereien oder bei der Keramikherstellung zum Einsatz.

Der Bolzen wird manuell eingedreht, bis die Mutter plan am Spannstück aufliegt. Durch Drehen an dem am Gehäuse angebrachten Bediensechskant wird das integrierte Planetengetriebe ohne großen Kraftaufwand angetrieben. Dadurch wird der Gewindebolzen eingezogen und das Werkstück gespannt. Durch dieses Konzept lassen sich von jedem Arbeiter manuell Spannkräfte von bis zu 20 t aufbringen.

www.enemac.de
