Vollautomatisierte Zug- und Härteprüfung an Metallen

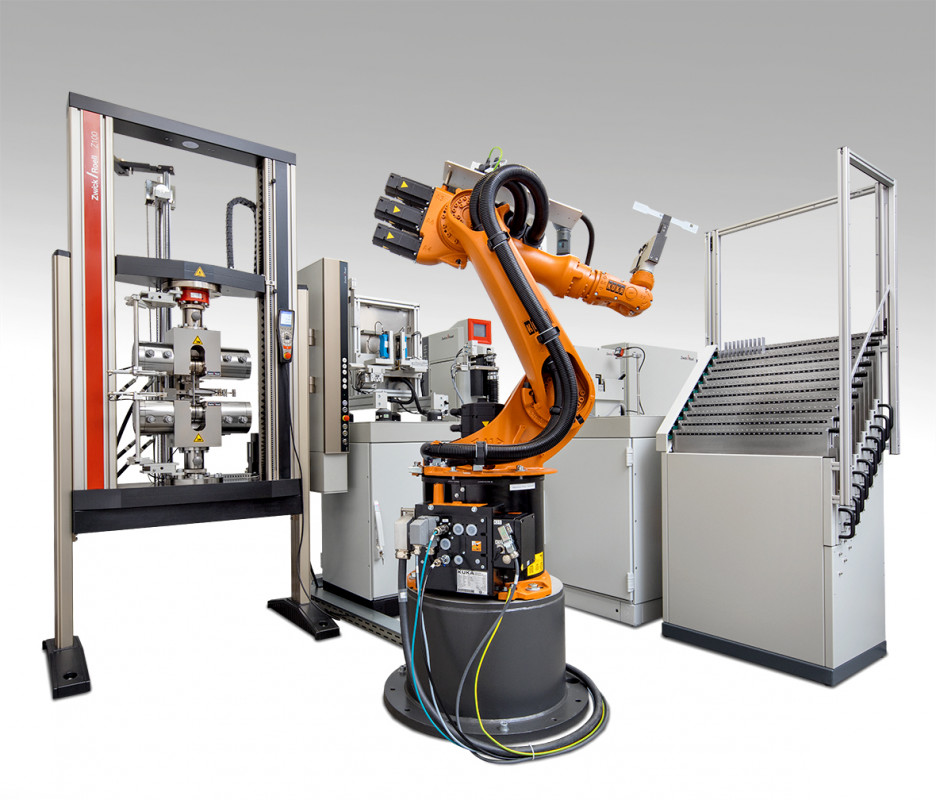

Roboter-Prüfsysteme roboTest von ZwickRoell erlauben die vollautomatische Durchführung von Zug- und Härteprüfungen an Metallen.

Da Bediener­einflüsse wegfallen entsteht eine hohe Reproduzierbarkeit der Prüfergebnisse. An das System können mehrere Prüfmaschinen von typischerweise 50 bis 2.000 kN angeschlossen werden; beispielsweise eine AllroundLine Prüfmaschine mit dem Extensometer makroXtens für Zugversuche nach ISO 6892-1. Für den Transport von Proben bis maximal 30 kg wird ein sechsachsiger Industrieroboter eingesetzt. Das variable Magazin bietet Platz für bis zu 250 Proben – je nach Abmessung. Für manuelle Prüfungen, oder um einen freien Zugang zu erreichen, lässt sich der Roboterarm in eine Parkposition fahren.

Vervollständigt wird das System durch optionale Komponenten. Dazu gehört unter anderem ein Querschnittsmessgerät – eine wichtige Voraussetzung, um vergleichbare Prüfergebnisse zu erreichen. Es bestimmt automatisch Probendicke und -breite an einem oder drei Punkten der Probe. Justiert wird es durch den Einsatz eines Normals. Bei Bedarf kann die Probe mit Hilfe eines Barcode- oder 2D-Code Lesegeräts verwechslungssicher identifiziert werden. Weitere Optionen sind ein ZHR Härteprüfgerät für die Rockwellprüfung, ein Rauheitsmessgerät für die Bestimmung der Oberflächenrauheit und eine automatische Schichtdickenmessung an lackierten oder galvanisch beschichteten Proben. Unterstützt wird der Anwender durch die Prüfsoftware testXpert III und die Automatisierungssoftware autoEdition3.

www.zwickroell.com
