Fertigung

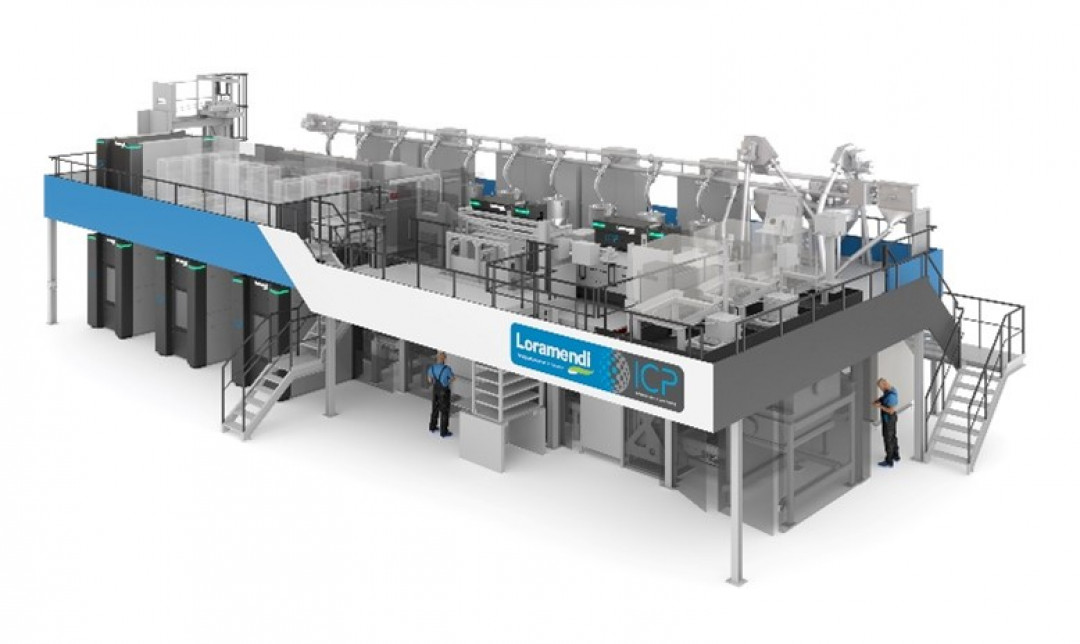

ICP-Produktionslinie im BMW Group Werk Landshut in Deutschland. - © Loramendi
15.06.2023

GIFA 2023: voxeljet bringt vollautomatischen 3-D-Druck in Serienproduktion der Automobilindustrie

Die voxeljet AG präsentiert auf der diesjährigen GIFA in Düsseldorf einen Meilenstein in der additiven Serienfertigung. Für das BMW Group Werk Landshut hat voxeljet gemeinsam mit seinem Partner Loramendi ein Verfahren samt Anlage zur automatischen anorganischen Großproduktion von Sandkernen für den Leichtmetallguss entwickelt und implementiert.

Die Fertigungslinie mit integrierten voxeljet VX1300-X 3D-Druckern und vollautomatisierten Entpacklösungen sowie Mikrowellen zur Aushärtung der Kerne von Loramendi bietet die maßgeschneiderte, leistungsfähige und innovative Lösung für BMWs Hochleistungsmotoren. Neben diesem Case zeigt voxeljet an ihrem Messestand in Halle 16 am Stand D23 weitere industrielle 3-D-Drucker sowie 3-D-Drucklösungen und Innovationen wie den preisgekrönten Sharrow-Bootspropeller.

Eine gemeinsame Vision geht nach Jahren der Forschung und Optimierung live: voxeljet und Loramendi präsentieren auf der diesjährigen Giesserei-Fachmesse GIFA ihr Leuchtturmprojekt für das BMW Group Werk Landshut. Im Rahmen ihres Kooperationsprojektes ICP (Industrialization of Core Printing) haben sie ein Verfahren samt vollautomatischer und integrierter Fertigungslinie zur anorganischen Großserienproduktion von Sandkernen mittels 3-D-Druck entwickelt.



Aus neun mach eins: Vorteile des 3-D-Drucks

Durch den 3-D-Druck zur Herstellung von Wassermantelkernen kann die Konstruktion des Zylinderkopfes für den BMW B48-Motor deutlich verbessert werden. Der anorganische Prozess schont die Umwelt und verbessert so auch die Arbeitsbedingung, da beim Abguss lediglich Wasserdampf entsteht. Gleichzeitig können die Effizienz und der Verbrauch des Motors durch das komplexe und Design der Kerne optimiert werden. Keine andere Technologie ermöglicht es, ein derart komplexes Element so (kosten-)effizient in Serie zu produzieren. Statt zuvor neun komplexe Einzelteile kann der Automobil-Hersteller den Kern nun vollständig im 3-D-Druck herstellen. Die ICP-Fertigungslinie automatisiert und optimiert den einst manuellen und mühsamen Prozess komplett. Fünf voxeljet VX1300-X 3-D-Drucker produzieren im Binder-Jetting-Verfahren nun wöchentlich vollautomatisch tausende Kerne. Diese werden anschließend in eigens von Loramendi entwickelten Entpackstationen, Mikrowellen und Reinigungszellen, entpackt sowie gehärtet und gesäubert und für den Abguss vorbereitet.

„In unserer Vision ist die vollautomatische Fertigungslinie der Standard, den wir erreichen wollen: Vier Jahre haben wir gemeinsam kreativ, mutig, innovativ und nachhaltig zusammengearbeitet. Das ICP-Projekt ist ein Meilenstein für uns und für die Automobilindustrie“, hebt Dr. Ingo Ederer, voxeljet-Gründer und CEO, hervor.



3-D-Druck für die Serienproduktion

Der VX1300-X ist ein auf die additive Massenfertigung ausgelegter 3-D-Drucker. Eine höchst leistungsfähige Prozesseinheit ermöglicht bidirektionales Beschichten und gleichzeitiges Bedrucken des Baufeldes. Damit erreicht der VX1300-X beispiellos kurze Schichtzeiten und hohe Output-Volumina. Auch im Mehrschichtbetrieb und Dauereinsatz, das macht ihn ideal für die Serienproduktion. Er kann wahlweise solitär mit furanischen, oder automatisiert mit anorganischen Materialsystemen betrieben werden. Mit einer vollautomatisierten Nachbearbeitungszelle werden die komplexen Sandkerne für den Metallguss vorbereitet und in den bestehenden Gussprozess integriert. Der werkzeuglose Aufbau der Sandkerne ermöglicht Variantenwechsel in konkurrenzloser Geschwindigkeit. Ganz ohne aufwändigen Werkzeugwechsel und Ruhezeiten der Produktion.



Weitere GIFA-Highlights: Innovatives Propeller-Design und 3-D-Druck-Innovationen

voxeljet präsentiert auf der GIFA weitere Innovationen wie einen völlig neuartigen Bootspropeller. Für Sharrow Marine LLC in Detroit fertigt das Unternehmen aus Friedberg PMMA 3-D-Druck-Modelle für den preisgekrönten Bootspropeller Sharrow MX-1. Dieser ist effizienter, schneller und vor allem deutlich leiser als andere Propeller. 3-D-gedruckte PMMA-Modelle von voxeljet in Kombination mit metallischem Feinguss ermöglichen ein Design, das konventionelle Fertigungstechnologien an ihre Grenzen bringt und nur dank additiver Fertigung möglich ist.


www.voxeljet.de
